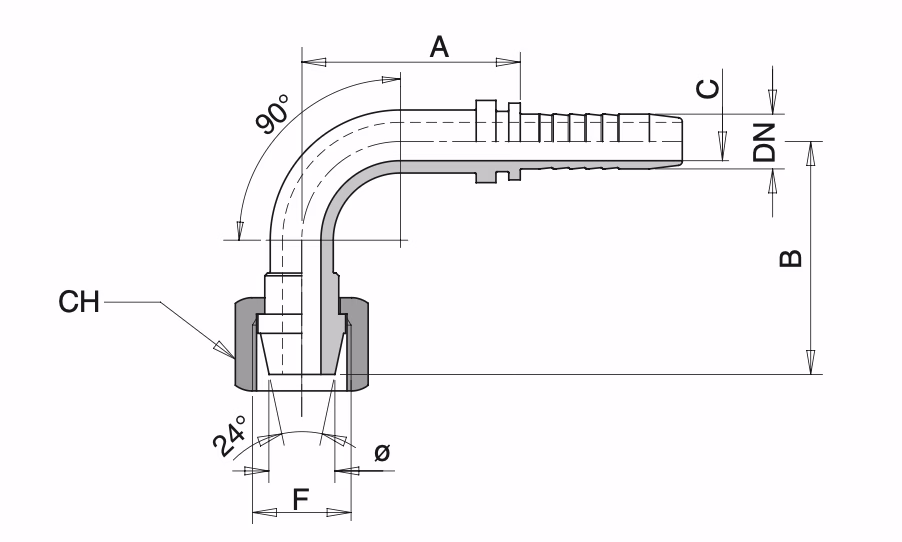

FEMMINA 90° METRICA connessione con cono 24°/60° Serie L - DIN 3868
| Codice | DN (mm) | Inch | Filetto | Ø | A | B | C | Ch | Azione |
|---|---|---|---|---|---|---|---|---|---|
| 53184104ICodice | 06DN (mm) | 1/4"Inch | M12 x 1,5Filetto | 6Ø | 29A | 28B | 4C | 14Ch | |
| 53185104ICodice | 06DN (mm) | 1/4"Inch | M14 x 1,5Filetto | 8Ø | 28,5A | 27B | 4C | 17Ch | |
| 53185105ICodice | 08DN (mm) | 5/16"Inch | M16 x 1,5Filetto | 10Ø | 32,5A | 35B | 5,5C | 19Ch | |
| 53185106ICodice | 10DN (mm) | 3/8"Inch | M18 x 1,5Filetto | 12Ø | 34,5A | 35B | 7C | 22Ch | |
| 53185108ICodice | 12DN (mm) | 1/2"Inch | M22 x 1,5Filetto | 15Ø | 44A | 40B | 9,5C | 27Ch | |
| 53185110ICodice | 16DN (mm) | 5/8"Inch | M26 x 1,5Filetto | 18Ø | 55A | 49B | 12,5C | 32Ch | |
| 53185112ICodice | 19DN (mm) | 3/4"Inch | M30 x 2Filetto | 22Ø | 70A | 53B | 14,5C | 36Ch | |
| 53185116ICodice | 25DN (mm) | 1"Inch | M36 x 2Filetto | 28Ø | 80A | 67,5B | 20C | 41Ch | |
| 53185120ICodice | 31DN (mm) | 1 1/4"Inch | M45 x 2Filetto | 35Ø | 87A | 81B | 25C | 50Ch | |
| 53185124ICodice | 38DN (mm) | 1 1/2"Inch | M52 x 2Filetto | 42Ø | 104A | 100B | 31,5C | 60Ch |
